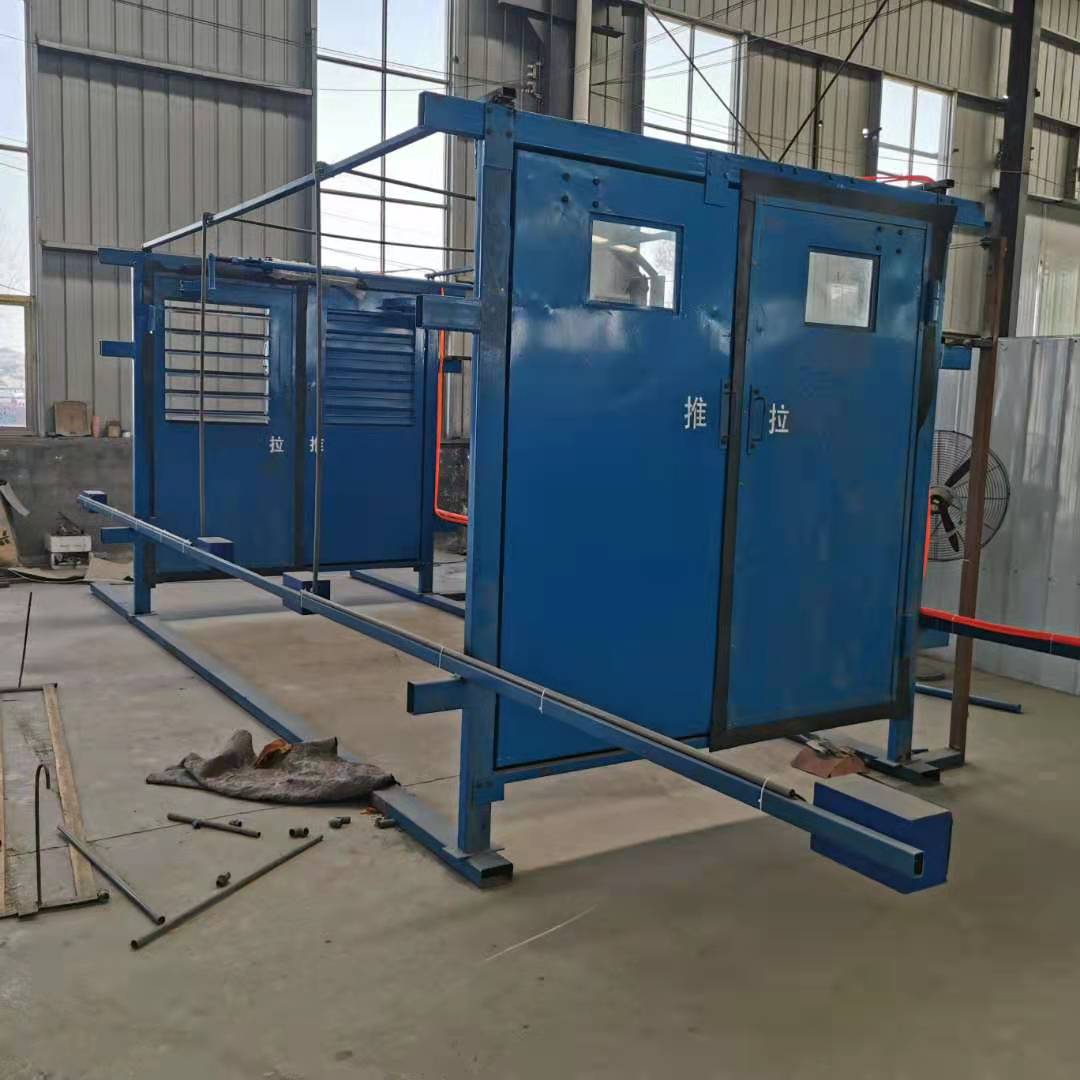

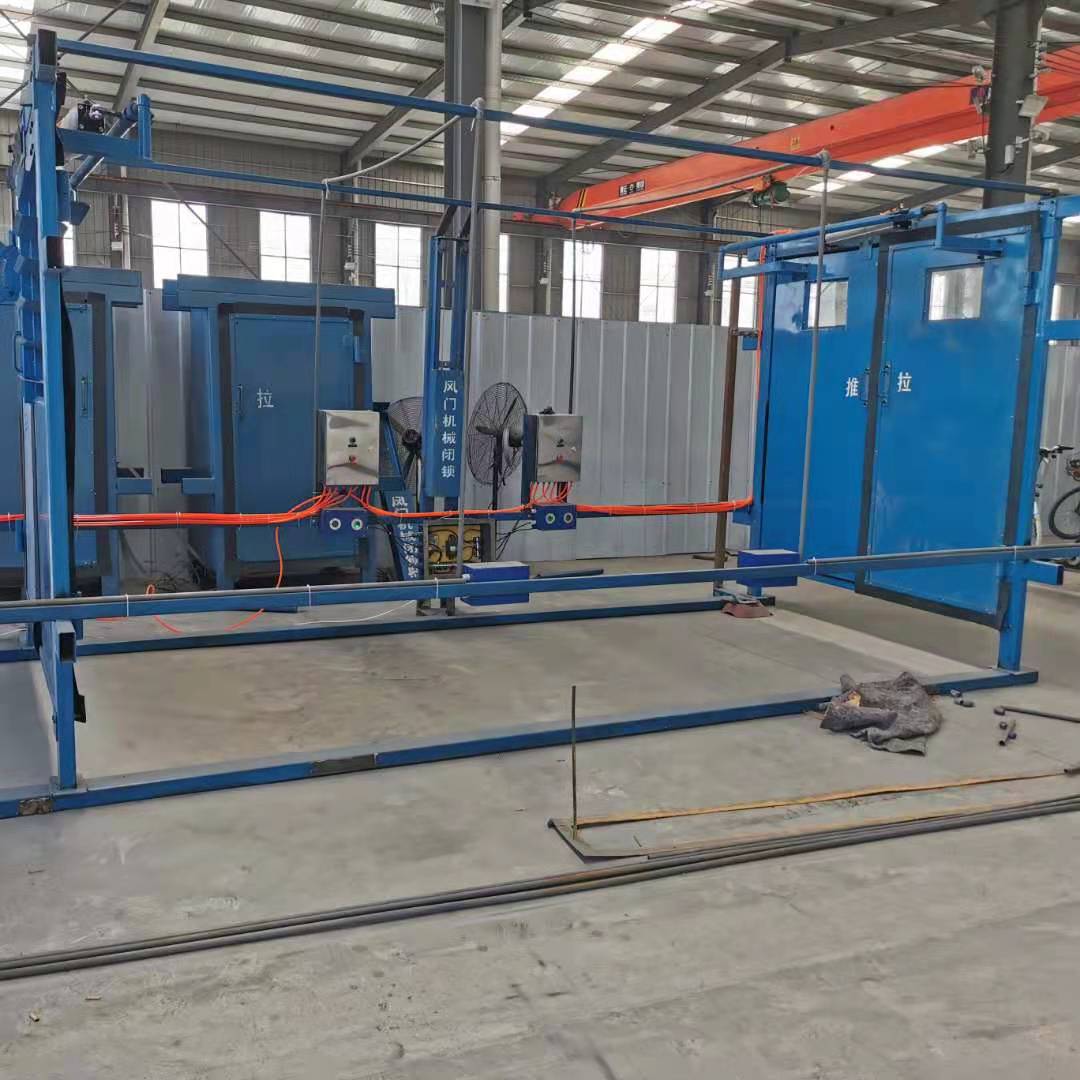

全自动无压风门

一、产品概述:

矿用全自动平衡透视风门(以下简称全自动无压风门)是普通手动风门的升级换代产品，实现了风门的自动控制、电液开启(或气动开启)、电气闭锁、到位检测、声光报警、远程可控制风门开启与关闭，显示两道门开启与关闭状态等多项重要功能。与手动风门相比，在产品安全性、使用方便性等方面，实现了较大的提高。

二、功能介绍:

1.全自动控制状态下，车辆及人员通过时，风门自动打开，车辆或人员经过后自动关闭，无需人力开启，方使实用。

2.两道风门之间实现了电气闭锁，完全避免了两道门都打开的情况，安全可靠。

3.当全自动系统出现故障时可切换成半自动，通过按动矿用本安按钮箱开和关控制风门开启和关闭，无电时可通过气动按钮控制风门开启和关闭，无气时可手动开门关门。

4.具备灯光和语音两种报警方式，车辆或人员经过时，可发出多种语音提示信号地面监控中心可设置一台上位机系统，负责所有风门的监测、远程控制及视频监控故障记录功能，当发生故障时，记录故障，方便查询。

5.操作记录查询功能，对风门控制的操作记录进行查询。

三、工作原理:

当有行人车辆通过A风门时,A门矿用本安型红外接收器动作，向矿用隔爆兼本安型可编程控制箱发送高电平信号。控制箱控制电磁阀1#动作(打开A门),同时，A门矿用隔爆兼本安型语音报警器发出语音信号“风门已打 开请注意”并亮绿灯，B门矿用隔爆兼本安型语音报警器发出语音信号“对面风门已开，请稍后”并亮红灯。当人员车辆通过A门后，红外接收器恢复低电平信号，延时15秒后控制箱控制电磁阀2#动作(关闭A风门)。

当有行人车辆通过B风门.装置功能与上述相同，分别通过控制电磁铁3#、4#动作(打开、关闭B 风门)。装置具有风门闭锁控制功能。当其中一扇风门满足打开条件并处于打开状态时，另一扇风门处于闭锁状态《报警器发出“对面风门已开，请稍后”并亮红灯);当打开的风门关闭后，闭锁风门获得解锁。
