全自动无压风门结构组成

一、结构组成

门框：通常采用型钢焊接而成，如方钢通过焊接、螺栓联接组成稳定框架，安装在巷道壁上，为风门提供支撑。

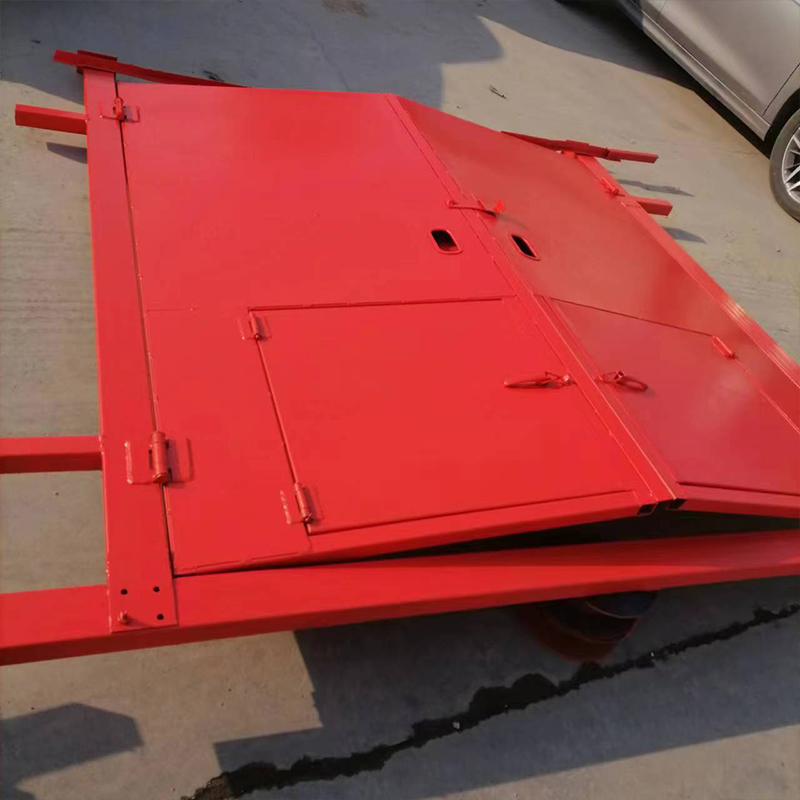

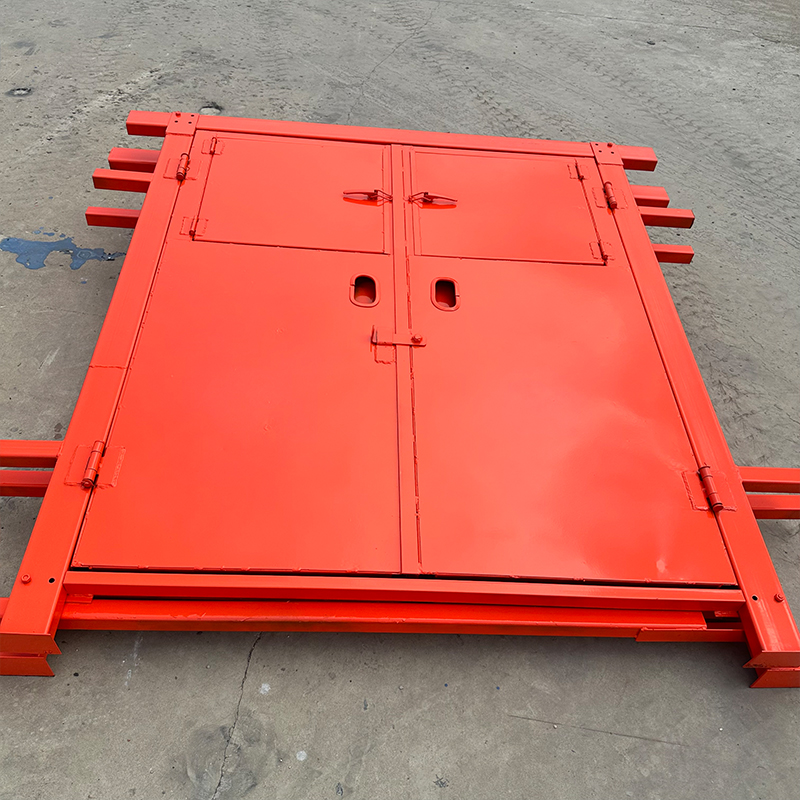

门扇：一般为双扇结构，以钢质型材作骨架，外覆钢板，中间可填充硅酸铝防火棉等材料，通过门轴与门框连接，可绕门轴转动实现开闭。

平衡机构：多为双连杆平衡系统或平行四边形连杆机构，将两扇门板连接，使风门受风压时，两扇门所受力转化为内力相互抵消，开启力小且与风压、风向无关。

配重：安装在风门适当位置，通过钢丝绳、滑轮等与门扇连接，利用重力产生牵引力，助风门开启后自动关闭。

密封装置：安装在风门周边及门缝处，采用橡胶条、密封胶或抗压木条等材料，减少关闭时漏风。

气动控制装置：包括气源组件、电磁阀、气缸等。气源组件提供压缩空气，电磁阀控制气流流向，气缸活塞杆伸缩带动门扇开闭。

控制系统：包括传感器（如红外、光控传感器）、控制器（如 PLC 或单片机）和执行器。传感器检测行人或车辆，控制器根据信号控制电磁阀动作，实现风门自动开闭。

闭锁装置：两道风门间通过机械或电气闭锁装置互锁，防止同时打开，避免风流短路，部分风门还设有限位器、过载保护器等安全装置。

二、工作原理

压力平衡原理：借助平衡机构，当风流通过风门，无论流向如何，两扇门受大小相等、方向相反的风流推力和压力，通过连杆机构传递，使风门开启力小，开启更省力。

自动控制原理：当行人或车辆进入传感器检测范围，传感器将信号传送给控制器，控制器控制电磁阀动作，实现风门自动开启；行人或车辆通过后，经过一定延时，传感器信号恢复，控制器再次控制电磁阀动作，使风门自动关闭。

气动控制原理：以压缩空气为动力源。开启风门时，控制系统使电磁阀通电打开，压缩空气进入气缸，推动活塞杆伸出，通过连杆等传动机构带动门扇开启；关闭时，电磁阀断电复位，气缸内压缩空气排出，活塞杆缩回，在配重牵引力及风门自身重力作用下，门扇关闭。

安全闭锁原理：两道风门之间的闭锁装置，确保一道风门开启时，另一道风门被锁定无法开启，防止风流短路，保证通风系统稳定安全。

三、产品特点

自动控制：车辆及人员通过时，风门自动打开，经过后自动关闭，无需人力开启，方便实用。

双重闭锁：两道风门之间实现了电气和机械双重闭锁，完全避免了两道门同时打开的情况，保障通风系统安全。

手动控制：可利用遥控器或手动按钮来人为控制风门的打开和关闭，方便在特殊情况下操作。

反风设计：每道风门均采用了反风设计，在矿井停电等情况下可依靠人力开闭风门。

应急解除功能：特殊情况下，可解除两道风门的闭锁，使两套风门全部锁定在打开状态。

报警功能：具备 LED 显示报警和语音报警两种报警方式，车辆经过时，可发出多种语音提示信号，故障状态下可发出声光报警信号。

防夹功能：关门时两扇门之间有防挤人距离，一般为 0.4-0.6 米，有效防止夹伤事故发生。
